导航
安徽吸附式干燥机常用吸附剂，您又了解多少?
发布时间：2024-11-02
来源：安徽泰能同创机械 浏览次数：129

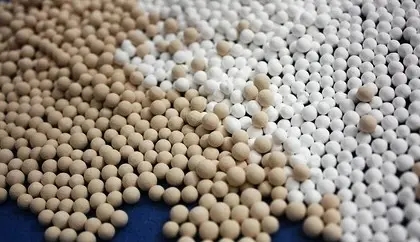

吸附剂材料的类型和质量至关重要，吸附式干燥机使用吸附剂材料来吸附和去除压缩空气中的湿气。因此，吸附剂材料的类型和质量至关重要。常见的吸附剂有以下几种类型：
1、硅胶
硅胶的化学式为SiO₂·xH₂O，易吸附水分的二氧化硅固体，无毒、无臭，呈半透明状具有多孔性结晶体的表面结构。对极性物质(如水、甲醇等)有很强的吸附能力；硅胶的比表面积达500-600㎡/g，它能吸附气体中的水分最大可达本身重量50%之多。硅胶在气体含湿量大时，吸附容量也大。硅胶的缺点是遇到液态水时，颗粒会破碎，特别在有压力存在时更明显，所以在压缩空气干燥器中一般不单独使用。
2、活性氧化铝
活性氧化铝由各种氢氧化铝经热分解而成，化学式是Al₂O₃·nH₂O，它具有很大的表面硬度和抗压强度，在静压力作用下不易破碎，在交变压力作用下不易磨损，所以很适合用于压缩空气的脱水干燥；活性氧化铝比表面积达250-300㎡/g，吸附容量大，可用于高湿度气体的干燥。活性氧化铝的机械性能和耐热性较好，经它干燥后的压力露点可≤-40℃，可满足绝大多数工业的要求，是压缩空气干燥器中应用最广的吸附剂。
3、分子筛
分子筛是由硅(铝)网面积(SiO4AlO4)组成的笼形孔洞骨架的晶体，用于压缩空气干燥的分子筛主要是3A、4A及5A等。它的主要特点是具有十分单一的表面孔径，比表面积达800-1000㎡/g，在气体含湿量不高的情况下，能进行深度干燥。经分子筛处理后的压缩空气，压力露点可达-70℃。在处理含水量较高的气体时，应先用氧化铝或硅胶进行预干燥，再用分子筛来消除残余水分。
吸附式干机只有在应用优质吸附剂的情况下才能具有更高性能和更优秀的节能效果。吸附式干燥机中吸附剂材料的选择，我们可以基于以下几点标准。
1、吸附容量
吸附容量是指在一定的温度、吸附质浓度下，单位质量(或单位体积)吸附剂所能吸附的最大量。
一般比表面积大的吸附剂，具有较大的吸附容量，其吸附能力强。吸附剂的比表面积包括颗粒的外表面积和内表面积，而内表面积总是比外表面积大得多，只有具有高度疏松结构和巨大暴露表面积的孔性物质，才能提供巨大的比表面积。
吸附容量除与吸附剂表面积有关外，还与吸附剂的孔隙大小、孔径分布、分子极性及吸附剂分子上官能团性质等有关。吸附容量大，可降低处理单位流体所需的吸附剂用量。
2、抗压强度
吸附剂在干燥机运行过程中需要承受连续循环的负荷；由于这种负荷，低质量的吸附剂很容易分解。这将导致吸附剂迅速失去其保水能力。此外，它会产生小的灰尘颗粒，这些颗粒会堵塞阀门和下游的除尘过滤器以及消音器。在维修过程中，这些粉尘还会对健康和环境造成危害。这就意味着优质的吸附剂需要具有高抗压强度。
3、吸附选择性
吸附剂要具有良好的吸附选择性，由于不同的吸附剂因其组成和结构的不同，所表现的优先吸附能力就不同，只有具有良好的选择性，才能经济有效地净化气态混合物。
4、具有一定的吸附分离能力
使用吸附剂的目的在于实现工艺上对混合气(液)体分离净化要求，吸附剂均应有在某一特定条件下对气(液)体的分离净化能力。
5、耐水性
吸附剂与液态水接触时会降解，在吸附式干燥机容器底部配备防水吸附剂材料，可提高吸附剂的性能并延长了吸附剂的使用寿命。
以上就是博莱特空压机小编收集的文章，如果您有关于空压机吸附剂材料的相问题可以直接联系我们。
声明：本网站发布的内容(图片、视频和文字)以原创、转载和分享网络内容为主，如果涉及侵权请尽快告知，我们将会在第一时间删除。文章观点不代表本网站立场，如需处理请联系客服。电话：19810670288。
本站全力支持关于《中华人民共和国广告法》实施的“极限化违禁词”的相关规定，且已竭力规避使用“违禁词”。故即日起凡本网站任意页面含有极限化“违禁词”介绍的文字或图片，一律非本网站主观意愿并即刻失效，不可用于客户任何行为的参考依据。凡访客访问本网站，均表示认同此条款！反馈邮箱：378982701@qq.com。
立即与我们取得联系
如果您对我们的产品和服务感兴趣，您可以通过右侧客服微信联系我们或直接致电，我们将尽快回复您。
微信扫码咨询24小时服务热线：198-1067-0288（微信同号）
请给我们留言
如果您对我们的产品感兴趣，请立即与我们联系。
